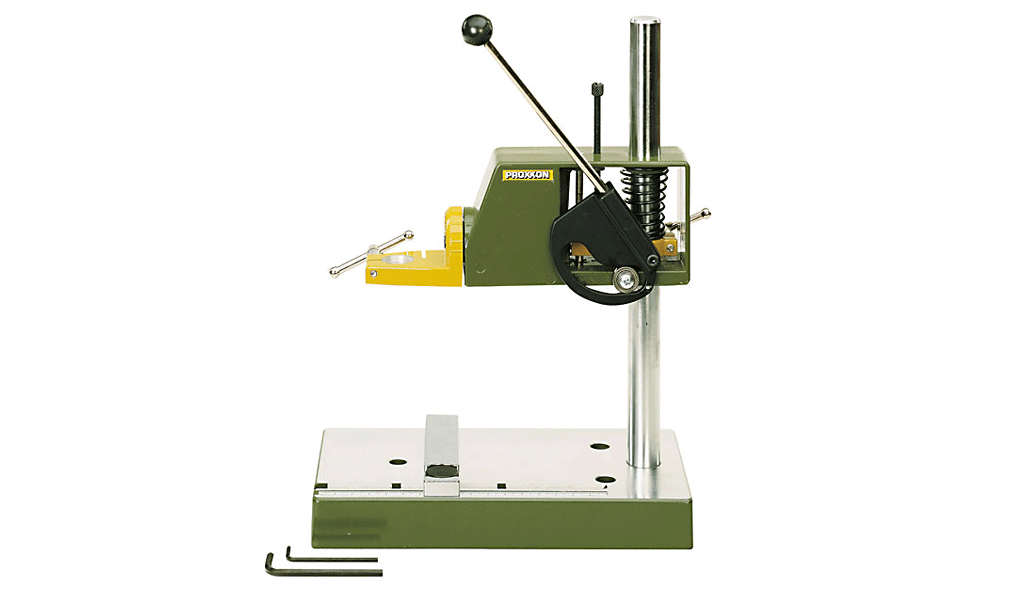

Support de perçage MICROMOT MB 200
Tête avec queue d'aronde orientable à 90° (bague graduée disponible). Permet un forage incliné et un fraisage polyvalent. Forte crémaillère démultipliée avec ressort de rappel pour une sensibilité sans effort. Indicateur de profondeur de perçage pratique avec butée réglable (course maximum 40 mm). Collet de 20 mm pour perceuses et fraiseuses. Colonne massive en acier chromé (280 x 20 mm), Portée (à l'intérieur de la colonne jusqu'au centre de l'outil) 140 mm.

Plateau (220 x 120 mm) avec butée parallèle et graduation. Les perçages pour la fixation de la table MICRO-coordonnées KT 70 et pour la fixation du support sont prévus. Poids 2,2 kg.
NO 28 600

Remarque: Nos concepteurs préfèrent l'aluminium coulé sous pression. Un matériau noble, inoxydable et résistant. Ajustages et guides sont usinés sur nos machines ultramodernes à commande numérique (fraisé, broché, tourné). Précision à l'état pur!


28600_28132
Étau de machine MICROMOT MS 4
En fonte d'aluminium. Trois surfaces d´appui fraisées. Avec rainure, s'adaptant aussi à la butée longitudinale de la perceuse d'établi TBM 220, les supports de perçage MB 140/S et MB 200. Prisme vertical et horizontal pour matériaux ronds. Largeur des mâchoires 50 mm. Hauteur des mâchoires 10 mm. Écartement max. 34 mm.

NO 28 132
Stacks Image 7

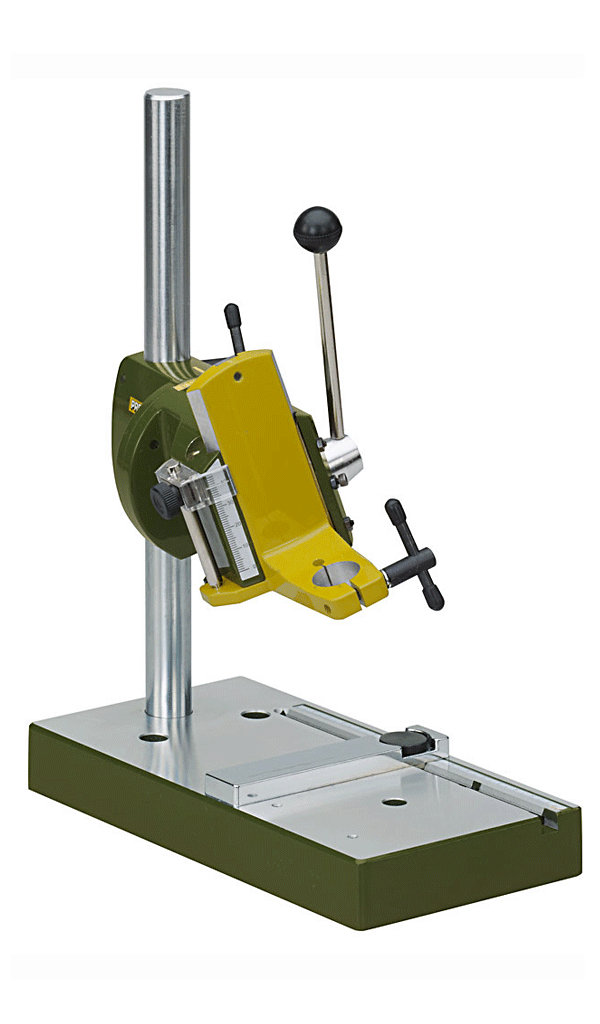

Support de perçage MICROMOT MB 140/S
Portée (à l'intérieur de la colonne jusqu'au centre de l'outil) 140 mm avec vis à garot pour un réglage simple de la hauteur. Débattement 30 mm. Ici aussi avec collet de 20 mm. L'emplacement de la perceuse est des deux côtés à 90° orientable. D'autres données techniques associées à la table de travail et la colonne sont identiques à ceux décrit ci-dessus pour le support de perçage MB 200.

NO 28 606


Remarque:
Nos concepteurs préfèrent l'aluminium coulé sous pression. Un matériau noble, inoxydable et résistant. Ajustages et guides sont usinés sur nos machines ultramodernes à commande numérique (fraisé, broché, tourné). Précision à l'état pur!
Stacks Image 10

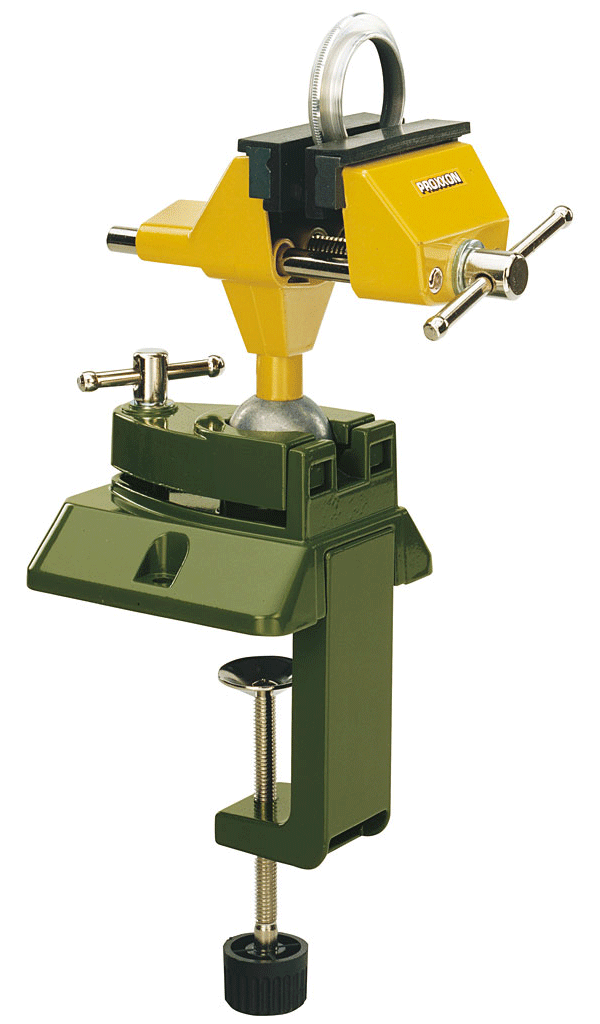

Étau mécanique de précision FMZ
Se fixe rapidement et sûrement sur tout établi ou plateau de table d'une épaisseur de 60 mm max. Il se fixe également sur tout plan de travail à l'aide de 2 vis courantes. Sa rotule blocable permet de le faire pivoter et de l'orienter dans toutes directions. Mâchoires de 75 mm avec revêtement protecteur pour pièces fragiles. Ouverture 70 mm. Poids 1,6 kg..

NO 28 608
Stacks Image 14

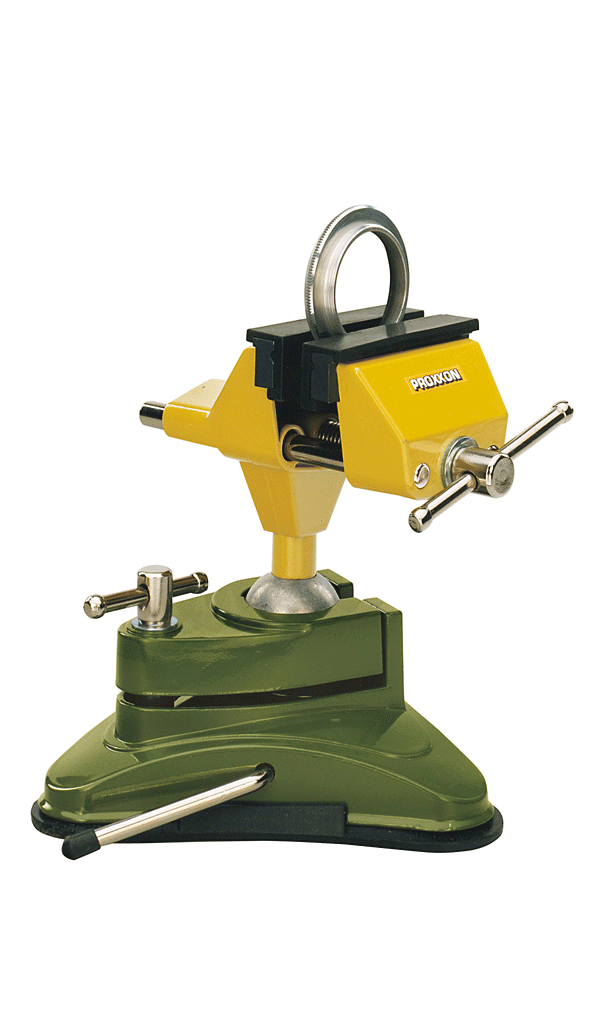

Étau mécanique de précision FMS 75
En zinc coulé sous pression. Se fixe rapidement et sûrement sur toute surface lisse. Sa rotule blocable permet de le faire pivoter et de l'orienter dans toutes directions (même vers le bas). Mâchoires de 75 mm avec revêtement protecteur pour pièces fragiles. Ouverture 70 mm. Poids 1,6 kg.

NO 28 602
Stacks Image 17

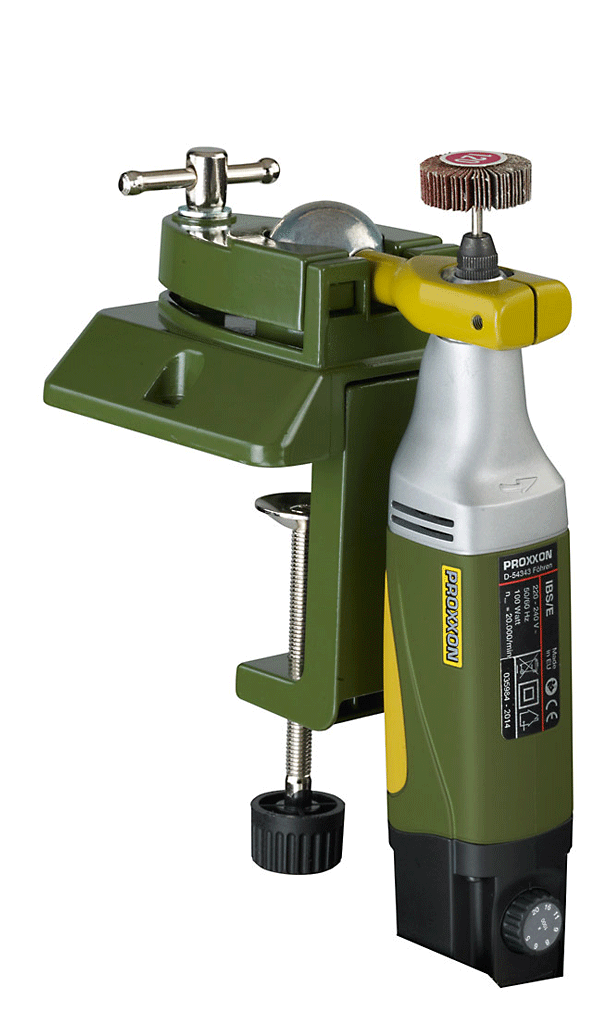

Support universel UHZ
Avec rotule. Orientable de tous côtés. Collet 20 mm pour appareils MICROMOT comme FBS 240/E, FBS 12/EF, IBS/E, LBS/E, MICROMOT 50, 50/E et 50/EF. Coulé sous pression de zinc. Avec l'olive pour fixation rapide et sûre à des établis et à des plaques de table à 60 mm d'épaisseur. Il se fixe aussi sur tout plan de travail à l'aide de 2 vis courantes issues du commerce.
NO 28 610


Remarque:
La meuleuse-perceuse industrielle IBS/E ne fait pas partie de la livraison.
Stacks Image 20

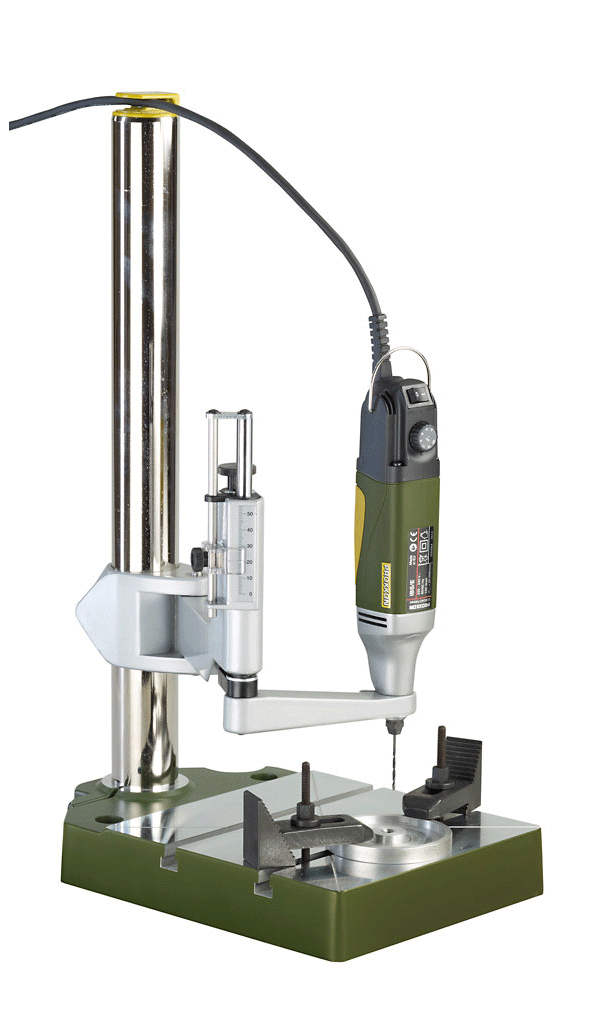

Pied de perçage BV 2000
Une machine de précision pour percer en parallèle, tarauder et fraiser. En éléments de fonte d'aluminium usinés de haute précision. Avec double arbre articulé pivotant. Et adaptateur au collet de 20 mm. L'appareil fixé peut être conduit de façon précise latéralement et verticalement dans la zone de travail. Ainsi les perçages seront réalisés de manière parfaitement vertical par rapport à la surface de la pièce à usiner. Profondeur prédéterminée à l'aide d'une graduation facile à lire. Après le perçage, un ressort réglable tire l'appareil automatiquement en position de repos supérieure. Embase fraisée et massive. Surface de la table 200 mm x 200 mm et 2 gorges en T continues selon la norme MICROMOT. Colonne de perçage stable (Ø 45 mm, L 500 mm).

Le collet de 20 mm permet un serrage précis de l'équipement de forage tels que meuleuse perceuse FBS 240/E, meuleuse-perceuse industrielle IBS/E, meuleuse perceuse à col long LBS/E, MICROMOT 50, 50/E, 50/EF et MICROMOT 230/E.

NO 20 002


Remarque: La meuleuse-perceuse industrielle IBS/E et la MICRO-visseuse MIS 1 ainsi que les brides étagées de serrage ne font pas parties de la livraison.


20002_20004
Adaptateur pour l'utilisation de la MICRO-visseuse MIS 1 pour le taraudage avec le support BV 2000 Grâce à l'interrupteur inverseur pour le sens de rotation à un régime de 250/mn, le MIS 1 convient remarquablement au taraudage: Le taraud est précisément guidé et permet des taraudages tout verticaux.

NO 20 004
Stacks Image 24

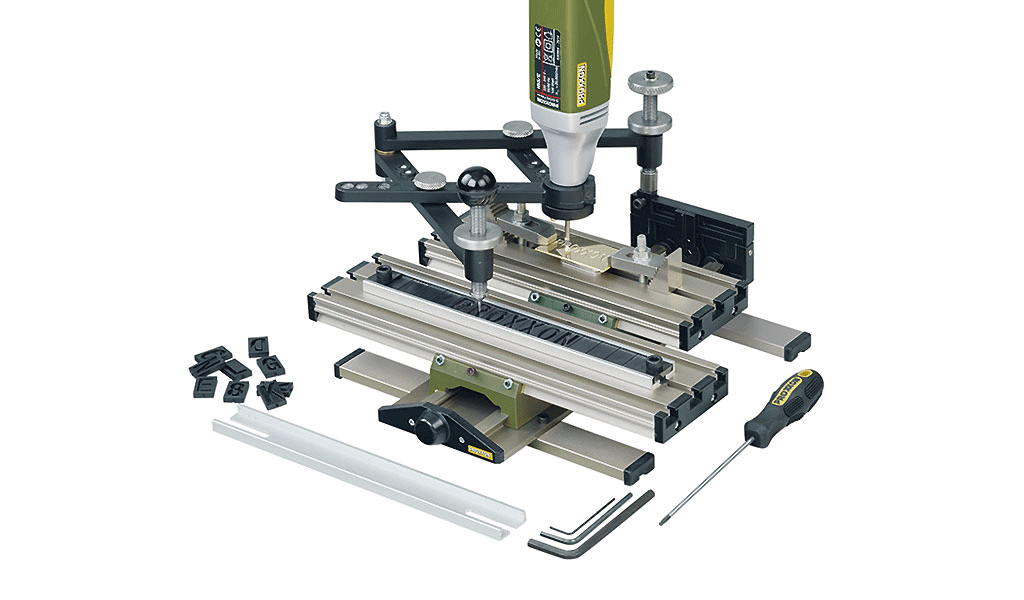

Dispositif de gravure GE 20
Avec collet MICROMOT de 20 mm pour toutes les perceuses et fraiseuses qui sont équipés de pinces de serrage.

Pour graver des lettres, des chiffres et des formes individuelles sur métal, plastique, verre ou pierre. Pour les plaques d'identité, bijoux ou autres objets de valeur. Aussi pour travailler sur des patrons réalisés soi-même ou disponibles dans le commerce (plantes, animaux, armoiries). Pour des petites zones, des formes individuelles, des découpes ou des figures de contour en série.

Maximum 14 caractères peuvent être fixés dans le rail de guidage (portemodèle). Les contours de la matrice doivent alors être rétracés avec précision avec l'axe de guidage (de la poignée de boule). Le résultat de coupe est transféré en format réduit. Le rapport de réduction est de 2:1, 3:1, 4:1 ou 5:1 et se règle par simple ajustement de deux vis. L'outil est fixé avec des brides de serrage (ici MICROMOT brides de serrage crantées N° 24 256) ou par un étau sur une table de fente réglable.

Inclus: 2 séries de lettres de A à Z, tiret, point et slash (52 parties), une clé 6 pans de 1,5 - 3 et de 5 mm et un tournevis INHEX 2,5 mm. Livré avec un mode d'emploi détaillé.

NO 27 106


Burins en métal plein dur pour le dispositif de gravure GE 20 Pour l'acier, la fonte d'acier, métaux non-ferreux, plastiques, du verre, de la poterie et des carrelages. Angle de pointe 60° (pour les lettres en forme de V). Diamètre de l'arbre de 3,2 mm.

27106_28765

NO 28 765 largeur de trait au fond 0,5 mm
NO 28 766 largeur de trait au fond 1 mm


Jeu de lettres et chiffres pour dispositif de gravure GE 20 Lettres de A à Z avec trait d'union, point et barre transversale. En plus nombres de 0 à 9. S'adapte dans le rail-guide du dispositif de gravure GE 20.

NO 27 104
Stacks Image 27

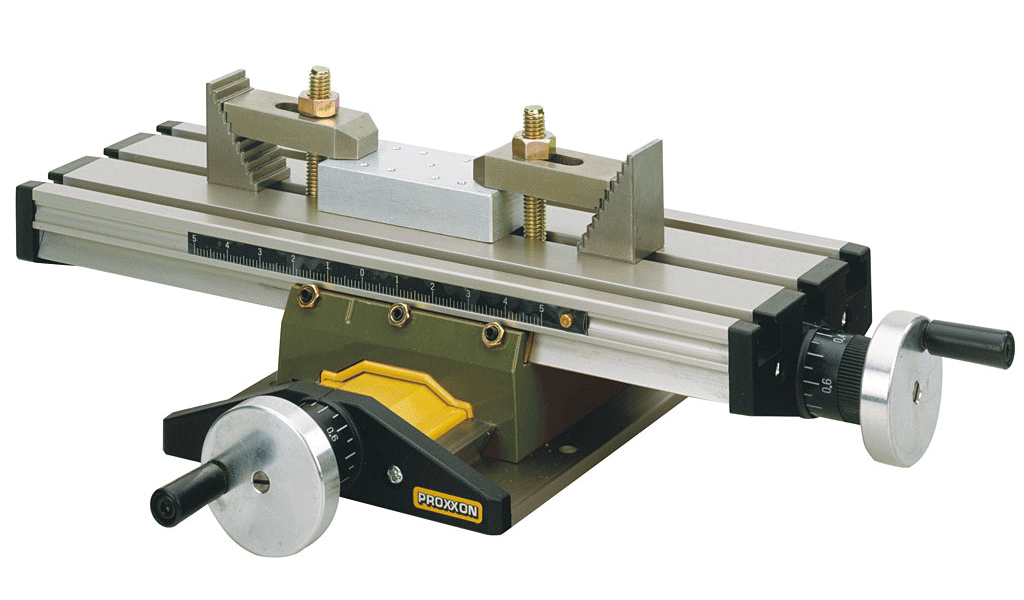

MICRO-table à coordonnées KT 70
En aluminium très résistant à la traction (surface densifiée) avec glissières réglables à queue d'aronde. 3 rainures longitudinales en T (Norme MICROMOT 12 x 6 x 5 mm). Règle coulissante facilitant le positionnement transversal du chariot. Mollettes avec vernier repositionnable sur zéro: 1 tour = 1 mm, 1 graduation = 0,05 mm d'avance. Livrée avec les brides et éléments de fixation pour le MB 140/S, le MB 200 ainsi que pour la TBM 220.
Autres données techniques: Table 200 x 70 mm. Réglage X (longitudinal) 134 mm, réglage Y (en profondeur) 46 mm, hauteur 43 mm.
NO 27 100


Remarque:
La MICRO-table à coordonnées KT 70 est maintenant aussi disponible en version KT 70/CNC-ready prête pour CNC (avec deux moteurs pas à pas pour les axes X (horizontal) et Y (longueur).

  • Livrée avec 2 brides de serrage crantées.
  • Table (200 x 70 mm) à trois rainures longitudinales en T.
  • Mollettes avec vernier réglable (1 tour = 1 mm, 1 graduation = 0,05 mm d'avance).
  • Règle coulissante facilitant le positionnement.
Stacks Image 30

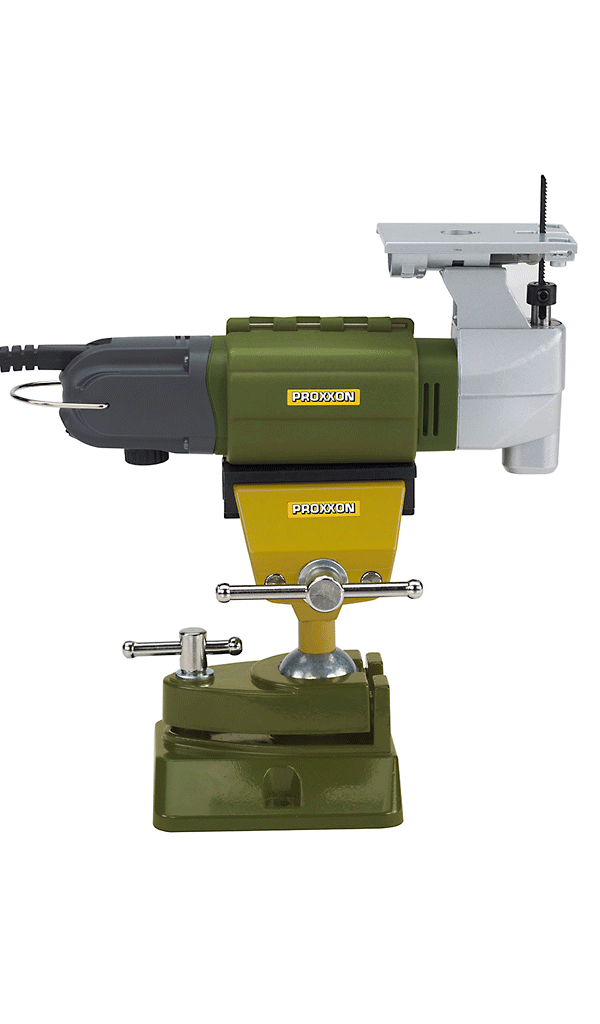

Porte-outil MICROMOT
Pour l'usage stationnaire des outils électriques MICROMOT à tête d'entraînement en métal, combinée à un arbre de vissage. Convient à merveille pour la meuleuse-perceuse industrielle IBS/E, la ponceuse à bande BS/E, la perceuse angulaire à col long LHW, la scie-sauteuse STS/E et la ponceuse angulaire OZI/E. En POLYAMIDE renforcé de fibre de verre.

NO 28 410


Remarque: La scie-sauteuse STS/E et l'etau mécanique de précision FMS 75 ne sont pas incluses!
Stacks Image 33

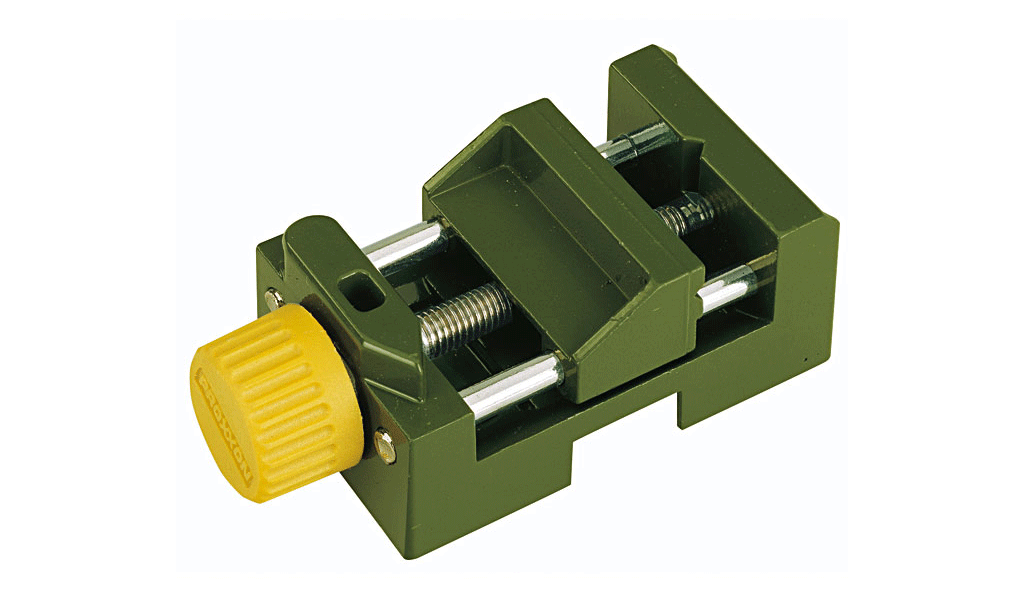

Étau de machine MICROMOT MS 4
En fonte d'aluminium. Trois surfaces d´appui fraisées. Avec rainure, s'adaptant aussi à la butée longitudinale de la perceuse d'établi TBM 220, les supports de perçage MB 140/S et MB 200. Prisme vertical et horizontal pour matériaux ronds. Largeur des mâchoires 50 mm. Hauteur des mâchoires 10 mm. Écartement max. 34 mm.
NO 28 132
Stacks Image 36

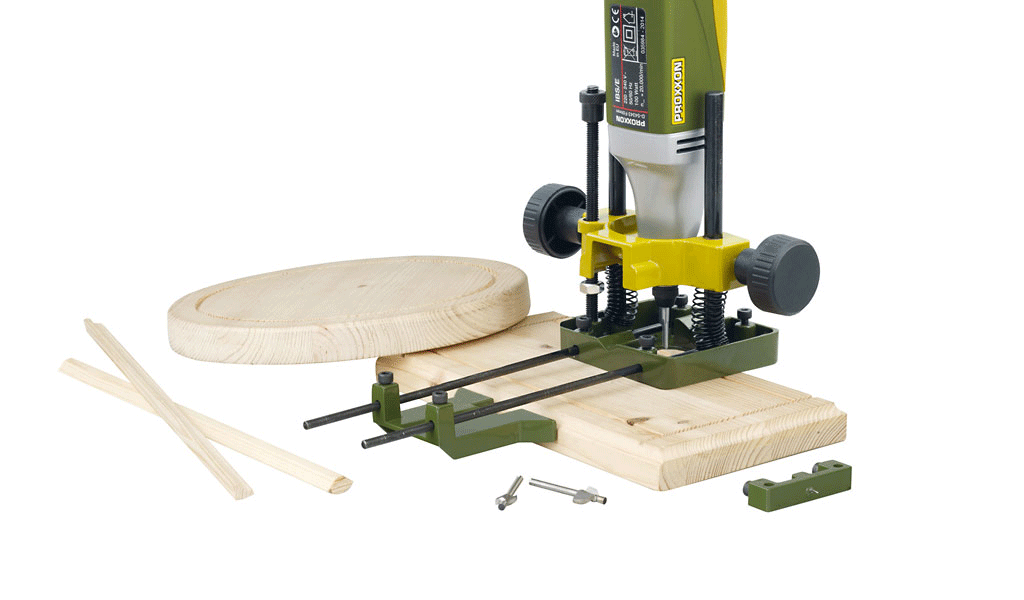

Adaptateur de défonçeuse OFV
Pour les outils MICROMOT avec collet de 20 mm. Pour rainurer, fraiser des cannelures et des bords.
Peu importe, que ce soit avec la butée parallèle (portée max. 150 mm) ou pour le fraisage circulaire avec pointe de centrage (100 - 400 mm) ou à main libre. En alu coulé sous pression avec surface d'appui fraisée à plat. Butée de profondeur réglable avec course présélectionnable. Idéal aussi comme aide au perçage pour les pièces rondes grâce aux prismes prévus dans la plaque de guidage.

NO 28 566

Remarque: La meuleuse-perceuse industrielle IBS/E ne fait pas partie de la livraison.
Stacks Image 39

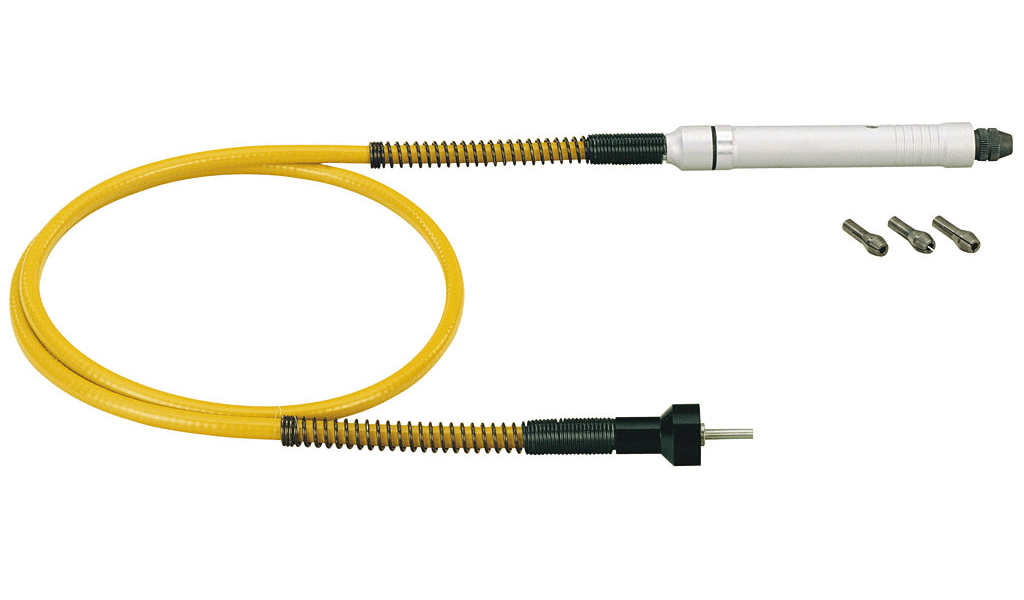

Flexible MICROMOT 110/P
Arbre flexible en acier poli, avec double roulement à billes et logement pour pinces de serrage en acier MICROMOT. Extrémité de la tige, côté machine, montée sur roulement à billes. Âme extrêmement flexible (pas de surchauffe même pour les angles très fermés). Longueur 100 cm. Pour 25.000 t/mn max. Livré avec 6 pinces de serrage en acier (1 - 1,5 - 2 - 2,4 - 3 et 3,2 mm).

NO 28 620

Flexible MICROMOT 110/BF
28620_28622
Comme décrit ci-dessus, mais avec mandrin à serrage rapide de 0,3 à 3,2 mm.
Pratique pour travailler avec différents diamètres de tige.

NO 28 622

Stacks Image 42

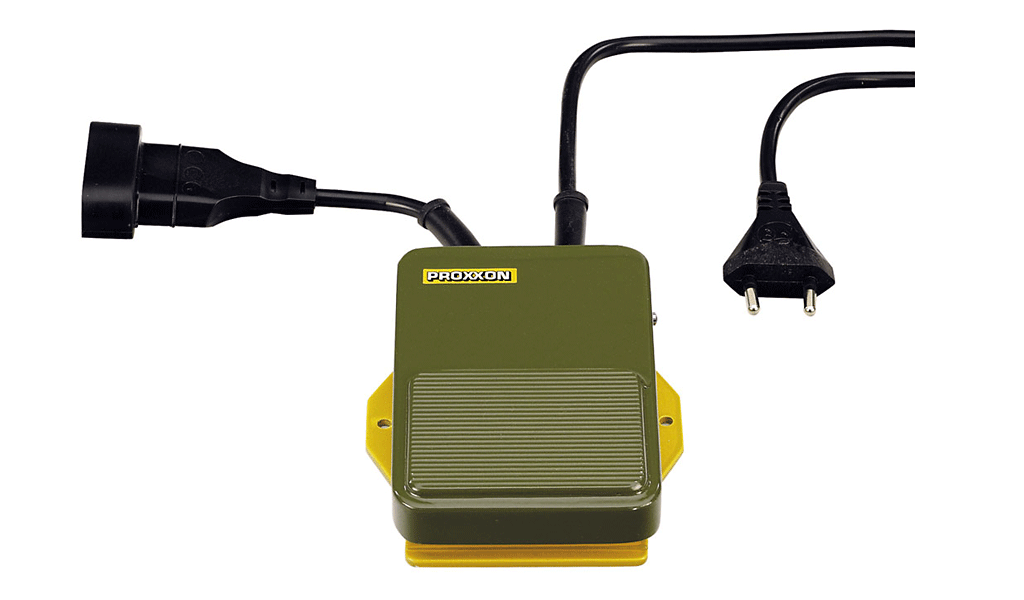

Interrupteur à pied FS
Pour tous les appareils à fiche européenne (classe 2) et d'une puissance jusqu'à 500 W max. Convient aussi aux appareils d'établi. Boîtier en NYLON renforcé de fibre de verre. Cordon 250 cm pour secteur 230 V. 50 cm de câble en sortie. Pour les appareils 12 V, l'interrupteur peut être branché au transfo.

NO 28 700
Stacks Image 45

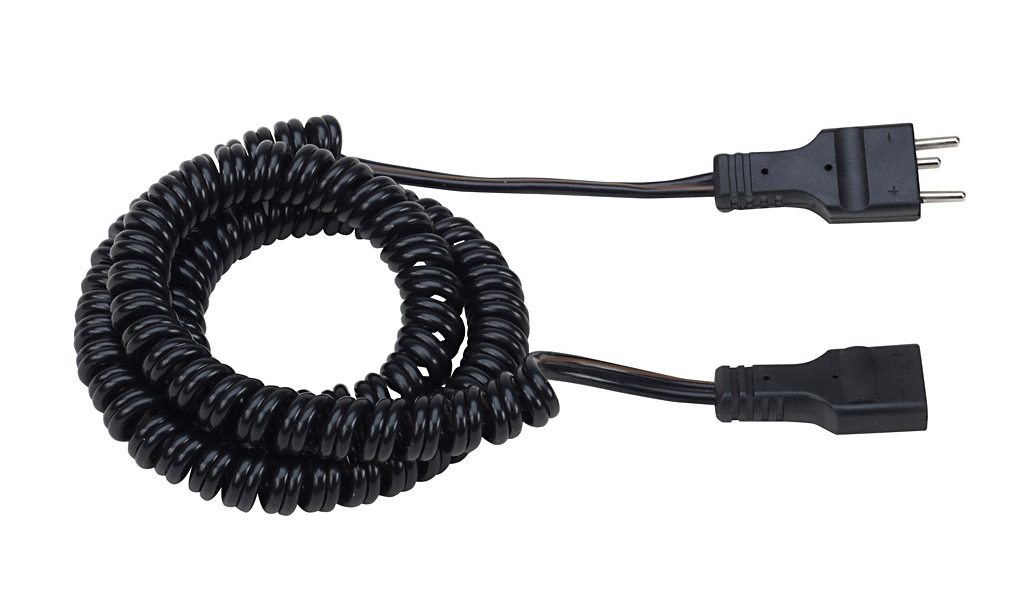

MICROMOT rallonge électrique
300 cm. Pour appareils 12 volts. Fiches mâle et femelle avec polarité.

NO 28 992
Stacks Image 48

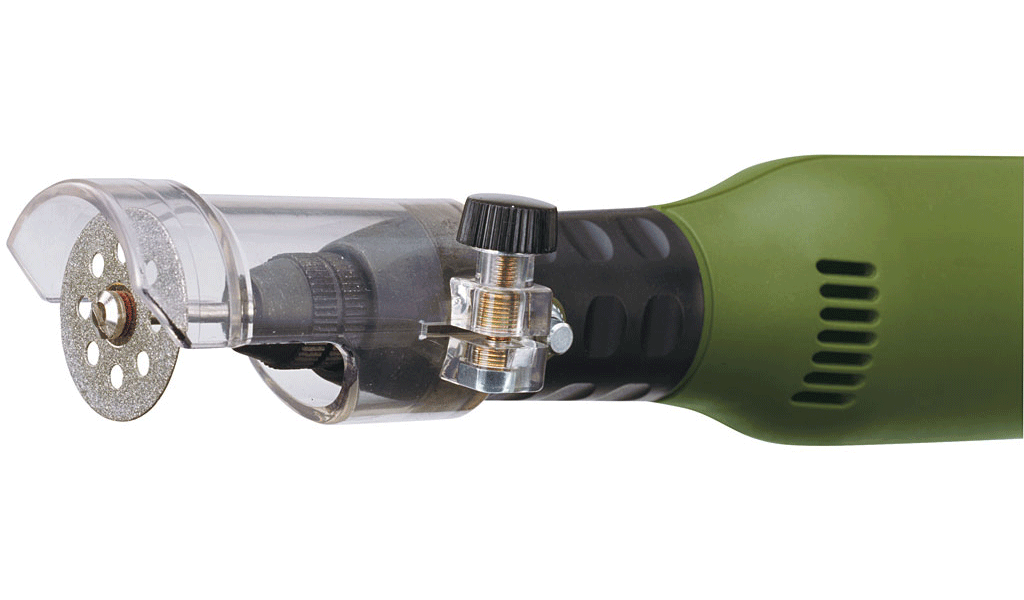

Dispositif de protection
Pour des outils à main MICROMOT avec collet de 20. Pour le travail avec des lames de scie, disques à tronçonner, fraises, des abrasifs, des brosses métalliques et des outils de polissage. Diamètre d'outil maximum applicable 22. Assemblage simple.

NO 28 944
Stacks Image 51

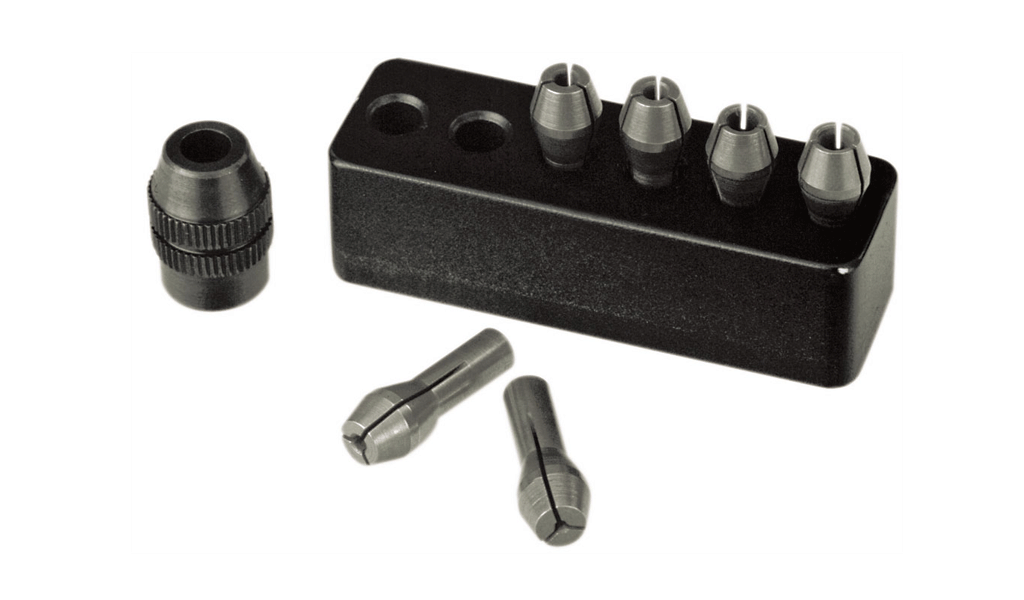

Jeu de pinces de serrage en acier MICROMOT
A trois fentes et trempées. Tailles : 1 - 1,5 - 2 - 2,4 - 3 et 3,2.
Avec écrou de serrage et socle de rangement (cf. la remarque ci-contre à droite).

NO 28 940

Mandrin de perçage ou pince de serrage?
Nos mandrin de perçage (NO 28 941) apporte plus de confort en permettant un changement rapide d'outil lors des travaux avec différents axes (p. ex. foret HSS selon à DIN 338). En raison de sa structure technique, il présente toutefois des désavantages par rapport à la pince de serrage: force de serrage plus faible et tolérance de rotondité plus élévée. Si la précision élevée est exigée, il convient impérativement de travailler avec des pinces de serrage MICROMOT.

  • Les pinces de serrage MICROMOT en acier sont trempées, ce qui leur confère une élasticité élevée et constante . Elles conservent la précision nécessaire même après un long usage (incomparables à des pinces de serrage non trempées à 4 fentes ou à celles en laiton ou en aluminium).
  • La triple fente qui est beaucoup plus difficile à réaliser qu'une fente quadruple, permet d'obtenir une meilleure assise.
  • Cela est particulièrement important pour le centrage des tiges à faible diamètre.
Stacks Image 54

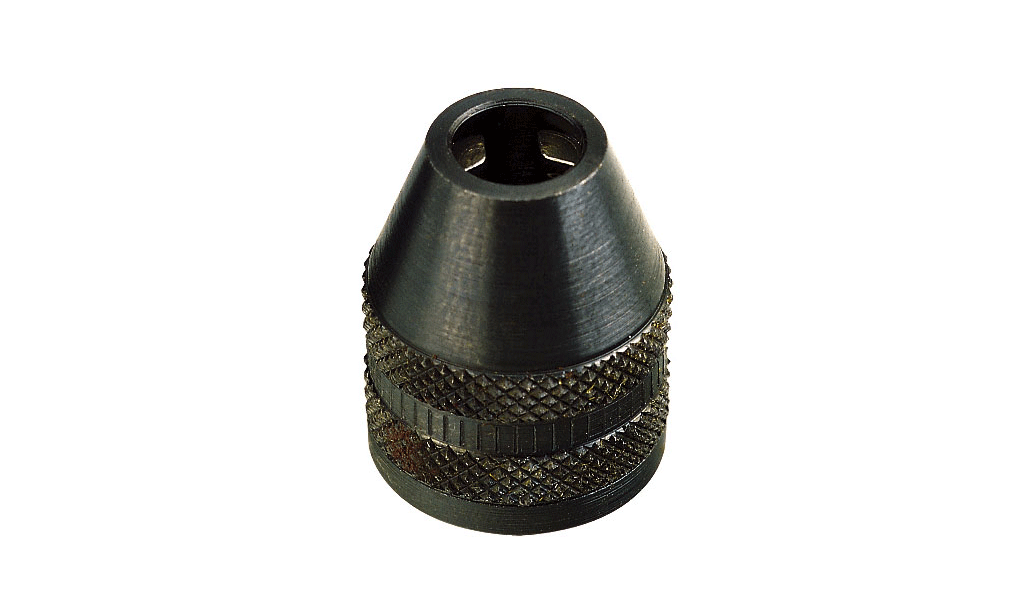

Mandrin à 3 mors en acier
Pour tous les appareils MICROMOT qui acceptent cet équipement: meuleuse-perceuse FBS 12/EF, meuleuse-perceuse de précision FBS 240/E, perceuse-fraiseuse MICROMOT 50/EF et flexible MICROMOT 110/BF. Avantageux surtout pour travailler avec différents diamètres d'axe. Plage de serrage de 0,3 à 3,2.

NO 28 941



Mandrin de perçage ou pince de serrage? Nos mandrin de perçage apporte plus de confort en permettant un changement rapide d'outil lors des travaux avec différents axes (p. ex. foret HSS selon à DIN 338). En raison de sa structure technique, il présente toutefois des désavantages par rapport à la pince de serrage: force de serrage plus faible et tolérance de rotondité plus élévée. Si la précision élevée est exigée, il convient impérativement de travailler avec des pinces de serrage MICROMOT.
